DIN3202 F6 球形止回阀
球型止回阀又称逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
- Nombre del producto： DIN3202 F6 球形止回阀
- Código de producto： 1048150402513330176
- Product Description
-
一 球型止回阀简介
球型止回阀又称逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
二 球型止回阀结构性能特点
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
三 零件材料
零件名称
材料
阀体、阀盖
球墨铸铁
球体
球墨铸铁/钢体+包胶
填料
EPDM
内六角螺母
不锈钢
垫片
NBR
五 主要技术参数
◆公称压力：1.0-1.6MPa
◆公称通经：50-400mm
◆工作温度：0～80℃
◆法兰标准：EN1092-2 /DIN3202 F6
◆试验标准：EN1074-1 and 2 /EN12266
◆适用介质：清水、或物化性质类似于水的介质
◆驱动方式：自动
◆符合标准：DIN3202 F6/EN1074-3
公称尺寸
DN50~DN400
适用介质
清水、或物化性质类似于水的介质
（污水、原水、热水、油类介质请注明）
工作温度℃
0-70（标准配置）0-100（热水配置）
公称压力
PN10
PN16
工作压力（MPa)
≤1.00
≤1.60
强度试验（MPa)
1.50
2.40
密封试验（MPa)
1.10
1.76

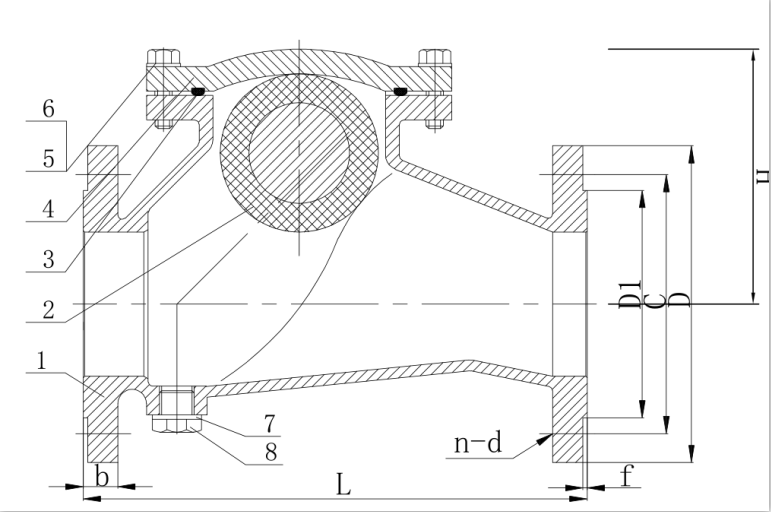

六 结构图
Size
L
D
C
B
n-d
b
f
H
DN50
200
165
125
99
4-19
19
3
115
DN65
240
185
145
118
4-19
19
3
124
DN80
260
200
160
133
4-19
8-19
19
3
138
DN100
300
220
180
154
8-19
19
3
162
DN125
350
250
210
184
8-19
19
3
202
DN150
400
285
240
210
8-23
19
3
228
DN200
500
340
295
265
8-23
12-23
20
3
298
DN250
600
405
350
355
319
12-23
12-28
22
3
368
DN300
700
460
400
410
370
12-23
12-28
24.5
4
438
DN350
800
520
460
470
429
16-23
16-28
26.5
4
585
DN400
900
580
515
525
480
16-28
16-32
28
4
660
