对夹式蝶式止回阀
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。
- Nombre del producto： 对夹式蝶式止回阀
- Código de producto： 1048151088479166464
- Product Description
-
一 H77X的概况
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
H76X,H77X对夹蝶型止回阀又称蝶式止回阀，由阀体、阀瓣、阀杆及弹簧等零件组成，蝶式止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。二 H77X对夹蝶型止回阀性能特点：
结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，水平管道或垂直管道均可使用，安装方便。三 H77X对夹蝶型止回阀技术参数：
公称通径
DN(mm)
DN50~DN1200
公称压力
PN(MPa)
1.0MPa
1.6MPa
2.5MPa
4.0MPa
试验压力
强度试验
1.5MPa
2.4MPa
3.75MPa
6.0MPa
密封试验
1.1MPa
1.76MPa
2.75MPa
4.4MPa
适用介质
水、蒸汽、油品、污水、酸碱类
适用温度
橡胶密封面（X）-20℃~120℃
合金钢密封面（H）主体碳钢-29℃~425℃
不锈钢主体用于酸类介质-29℃~200℃四 H77X对夹蝶型止回阀部件材质：
阀体
铸铁、铸钢、不锈钢、铬镍钼钛钢
阀板
铸铁、铸钢、不锈钢、铬镍钼钛钢
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
密封圈
橡胶、不锈钢、合金钢
弹簧
60Si2Mn、3Cr13、17-7PH、INCONEL

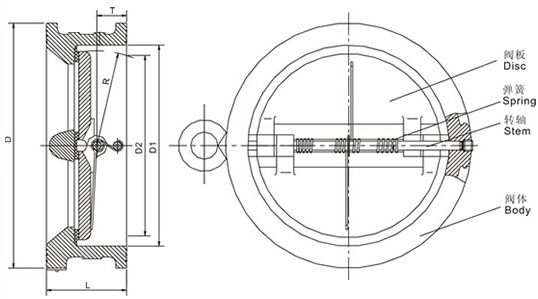

五 H77X对夹蝶型止回阀外形尺寸：
DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
PN1.6
60
67
73
73
83
98
127
146
181
184
198
203
219
222
PN4.0
60
67
73
73
83
98
127
146
181
222
231
D
PN1.0
107
127
142
162
192
218
273
328
378
438
489
539
594
695
PN1.6
107
127
142
162
192
218
273
328
378
444
495
555
617
734
PN2.5
107
127
142
168
194
224
284
340
400
458
514
PN4.0
107
127
142
168
194
224
290
352
417
474
546
