Válvula de compuerta Seted resistente de vástago ascendente DIN3352 F4/F5 DN40-DN600
+
  • Válvula de compuerta Seted resistente de vástago ascendente DIN3352 F4/F5 DN40-DN600

Válvula de compuerta Seted resistente de vástago ascendente DIN3352 F4/F5 DN40-DN600

  • Nombre del producto: Válvula de compuerta Seted resistente de vástago ascendente DIN3352 F4/F5 DN40-DN600
  • Código de producto: YX011
Diámetro nominal:DN40-DN600
Presión nominal:PN10&PN16
Estándar:DIN3352 F4/F5
  • Product Description
  • Parámetro técnico

    Piezas y materiales

    Número Parte Material
    1 Cuerpo Hierro dúctil GGG50
    2 Cuña Hierro dúctil GGG50+EPDM
    3 Tuerca de cuña Latón
    4 Provenir SS420
    5 Pernos CS Gr 8.8
    6 Empaquetadura EPDM
    7 Capó Hierro dúctil GGG50
    8 Anillo O EPDM
    9 Glándula Hierro dúctil GGG50
    10 Yugo Hierro dúctil GGG50
    11 Tuerca del vástago Latón
    12 Volante Hierro dúctil GGG50
    13 Tuerca de bloqueo Acero carbono
    14 Alfiler Acero carbono
    15 Nueces Acero carbono
    16 Pernos Acero carbono



    Parámetro técnico
    No Descripción Especificación
    1 Diámetro nominal DN40-DN600
    2 Presión nominal PN10&PN16
    3 Estándar de diseño de válvulas DIN3352 F4/F5
    4 Estándar cara a cara EN558&ISO5752 Serie-14/15
    5 Conformidad estándar de brida  DIN2533
    6 Estándar de prueba DIN3230
    7 Recubrimiento epoxi Recubrimiento en polvo epoxi
    con espesor mínimo de 250
    micras por dentro y por fuera.
    8 Presión de prueba
    Prueba de carcasa PN*1.5 Veces
    Prueba de sellado PN*1.1 Veces
    9 Temperatura de trabajo (máx.)  120℃



    Dimensiones(mm)
    DN L D C n-d b f W Full Open  H
    F4 F5 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
    DN40 140 240 150 110 84 4-19 18 3 160 350
    DN50 150 250 165 125 99 4-19 19 3 160 365
    DN65 170 270 185 145 119 4-19 19 3 160 400
    DN80 180 280 200 160 133 4-19 8-19 19 3 180 470
    DN100 190 300 220 180 154 8-19 19 3 200 525
    DN125 200 325 250 210 184 8-19 19 3 250 660
    DN150 210 350 285 240 210 8-23 19 3 250 725
    DN200 230 400 340 295 265 8-23 12-23 20 3 300 930
    DN250 250 450 405 350 355 319 12-23 12-28 22 3 330 1200
    DN300 270 500 460 400 410 370 12-23 12-28 24.5 4 380 1310
    DN350 290 550 520 460 470 429 16-23 16-28 24.5 26.5 4 490 1655
    DN400 310 600 565 580 515 525 480 16-28 16-31 24.5 28 4 490 1785
    DN450 280 650 640 565 585 530 548 20-28 20-31 25.5 30 4 490 1905
    DN500 350 700 670 715 620 650 582 609 20-28 20-34 26.5 31.5 4 590 2195
    DN600 390 800 780 840 725 770 682 720 20-31 20-37 30 36 5 590 2475

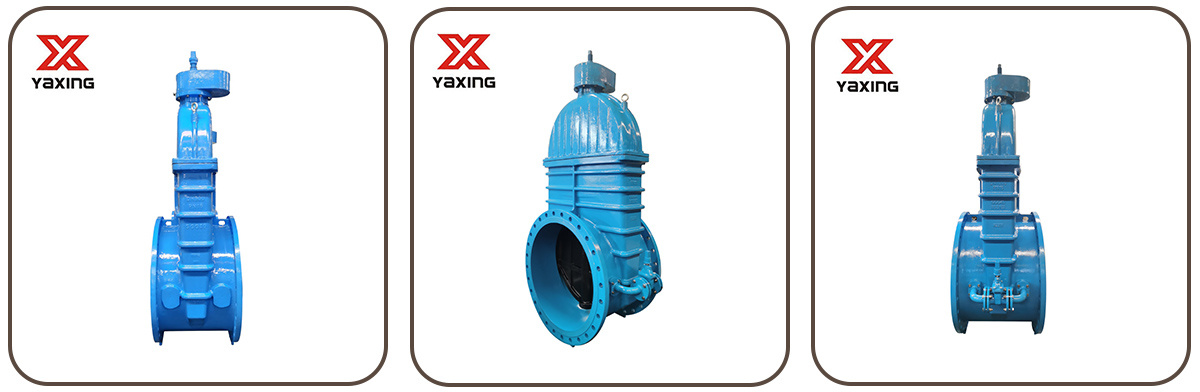

    Pantalla del producto
